ブレーカーを安全に落とす方法とテストボタンの使い方

「ブレーカーを落とす」と聞くと、一つの操作のように思えますが、実際には「分電盤で回路の電源を切る操作」と「ブレーカーの保護機能が正しく働くかを試す操作」は別物です。この記事では、その違いを整理したうえで、安全な切り方、テストボタンの使い方、作動後の再設定、何度も落ちるときの考え方までを順に説明します。

ブレーカーを「落とす」とはどういうことか

ブレーカーが「落ちる」とは、回路に流れる電流が大きくなりすぎたときに、安全のために回路が自動で開く(トリップする)ことを指します。技術教育の資料では、過電流保護装置は電流が過大なときに回路を開き、負荷を電源から切り離す役割を持つと説明されています。

ブレーカーが過負荷や大きな故障電流に反応する方式には、熱的な作動と磁気的な作動があるとされています。簡単に言えば、じわじわと続く過負荷と、突発的な大きな故障電流のどちらにも備える仕組みです。

• 自動で落ちる場合:異常な電流を検知して、ブレーカー自身が回路を開く
• 手動で切る場合:人が分電盤のハンドルをOFFにして、回路の電源を切る

この二つは結果として「電気が止まる」点が似ていますが、意味は異なります。手動で切っても、ブレーカーの保護機能が正常かどうかは分かりません。

専門家に任せる範囲:ブレーカー内部の点検や分解は、利用者が行うものではありません。

ブレーカーを意図的に落とす基本手順

特定の回路がどのブレーカーにつながっているかを確認したいときなどは、分電盤で該当ブレーカーを手動でOFFにします。手順は次のとおりです。

1. 確認したい回路の照明や機器を、あらかじめ作動させておきます。
2. 分電盤を開け、ラベルなどから該当するブレーカーを探します。
3. 該当ブレーカーのハンドルをOFFの位置に切り替えます。
4. 先ほど作動させていた照明や機器の電源が切れたかを確認します。

電源が切れれば、そのブレーカーが対象の回路につながっていると判断できます。ただし、この操作はあくまで回路の電源を切るものであり、ブレーカーが故障時にきちんと作動するかを試すものではない点に注意してください。

専門家に任せる範囲:分電盤のカバー内部や配線に触れる作業は行わず、ハンドルの操作にとどめてください。

回路の確認はブレーカーを切るだけで十分か

結論から言うと、ブレーカーを切っただけで「安全」とは言えません。電気安全の団体は、実際の電気作業では、電源を切ったという事実だけで安全とみなさず、作業資格の確認、危険の確認、ロックアウト(施錠・表示)、そして無電圧の確認という手順を踏むよう案内しています。

• 作業資格:その作業を行う資格や知識があるか
• 危険の確認:どんな危険がありうるかを事前に把握する
• ロックアウト表示:他の人が誤って電源を入れないようにする
• 無電圧の確認:実際に電気が来ていないことを確かめる

家庭でコンセントや照明器具の配線に触れるような作業をする場合は、特に「切ったから大丈夫」と思い込まないことが重要です。

専門家に任せる範囲:配線の接続や交換など、実際の電気工事は資格を持つ電気工事の専門家に依頼してください。

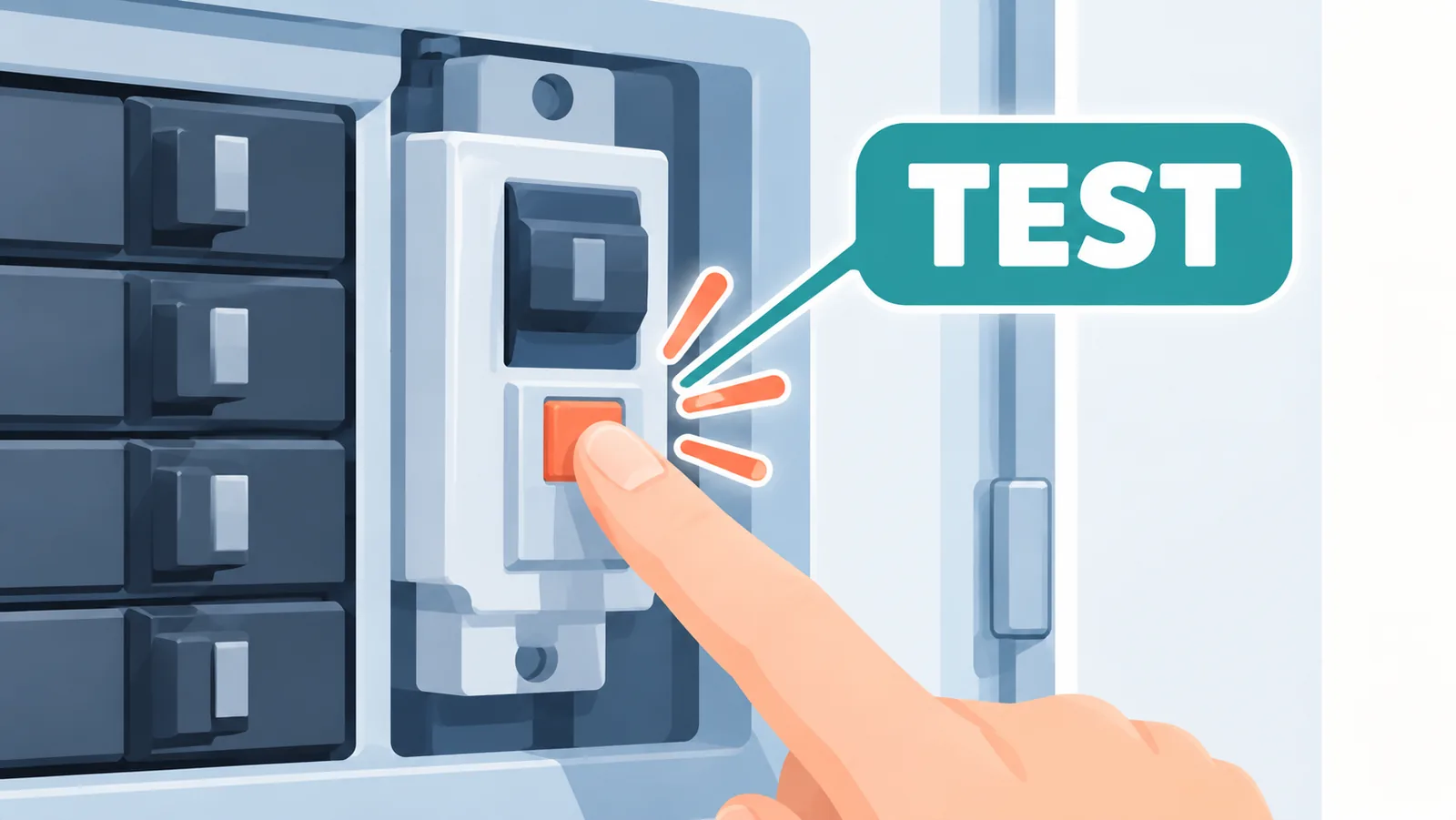

テストボタンで保護機能を確認する方法

ブレーカーの保護機能が働くかを確認したいときは、手動でOFFにするのではなく、本体にあるテストボタンを使います。両者の違いを表にまとめます。

比較項目	手動でOFFにする	テストボタンを押す
目的	回路の電源を切る、回路を特定する	保護機能が作動するかを確認する
操作	分電盤のハンドルをOFFにする	通電状態でブレーカーがONのときにテストボタンを押す
確認できること	その回路の電源が切れること	ブレーカーが作動すること

米国の電気安全団体の案内では、AFCI(アーク故障遮断器)の試験は、通電した状態で、ブレーカーがONのときにテストボタンを押す方法とされています。試験が成功すると、ハンドルがOFFまたはTRIPの位置へ動きます。再設定は、いったんOFFにしてからONに戻します。

なお、この案内は米国のものです。日本の一般家庭の分電盤に同じ機器が設置されているとは限りません。お使いのブレーカーの種類は、本体の表示や取扱説明書で確認してください。

テストボタンを押しても作動しない場合は、そのブレーカーに不具合がある可能性があります。その場合は、資格を持つ電気技術者に交換を依頼するよう案内されています。

専門家に任せる範囲:作動しないブレーカーの交換は、必ず専門家に依頼してください。

漏電遮断器(GFCI)のテスト方法

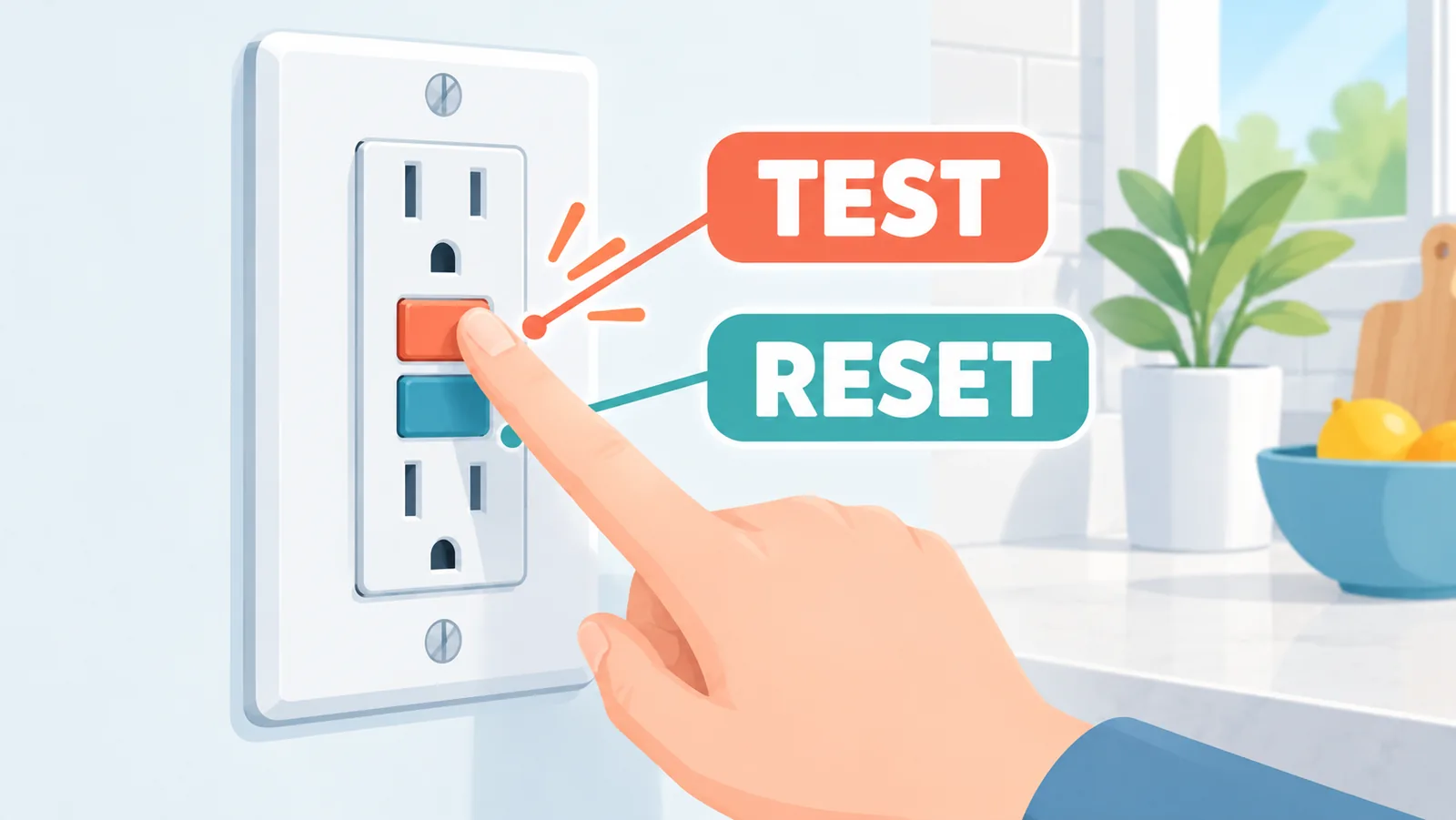

漏電を検知して電気を止める機器にも、テストボタンがあります。電気安全団体の案内では、GFCIはブレーカー型とコンセント型のどちらも、テストボタンで動作を確認するとされています。

1. 機器本体の表示から、テストボタンの位置を確認します。
2. テストボタンを押します。
3. 試験中に電源が遮断されるかを確認します。
4. 確認後は、リセットボタンまたはハンドル操作で復旧します。

押しても電源が遮断されない場合は、機器が正常に働いていない可能性があります。そのまま使い続けず、専門家に相談してください。具体的な点検の頻度や操作方法は、製品ごとに異なるため、取扱説明書の案内に従うのが確実です。

専門家に任せる範囲:機器の取り外しや交換、内部の配線確認は専門家に依頼してください。

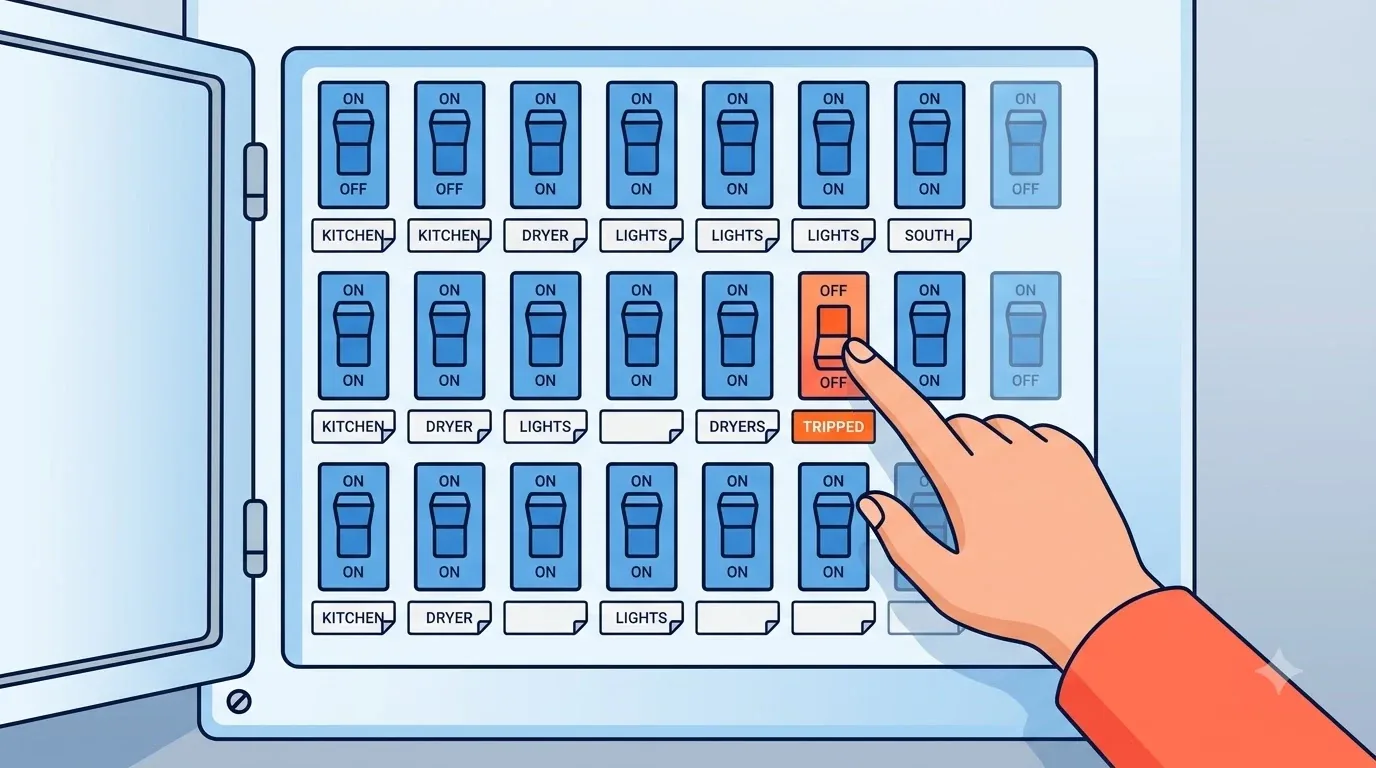

作動したブレーカーの見分け方と再設定の手順

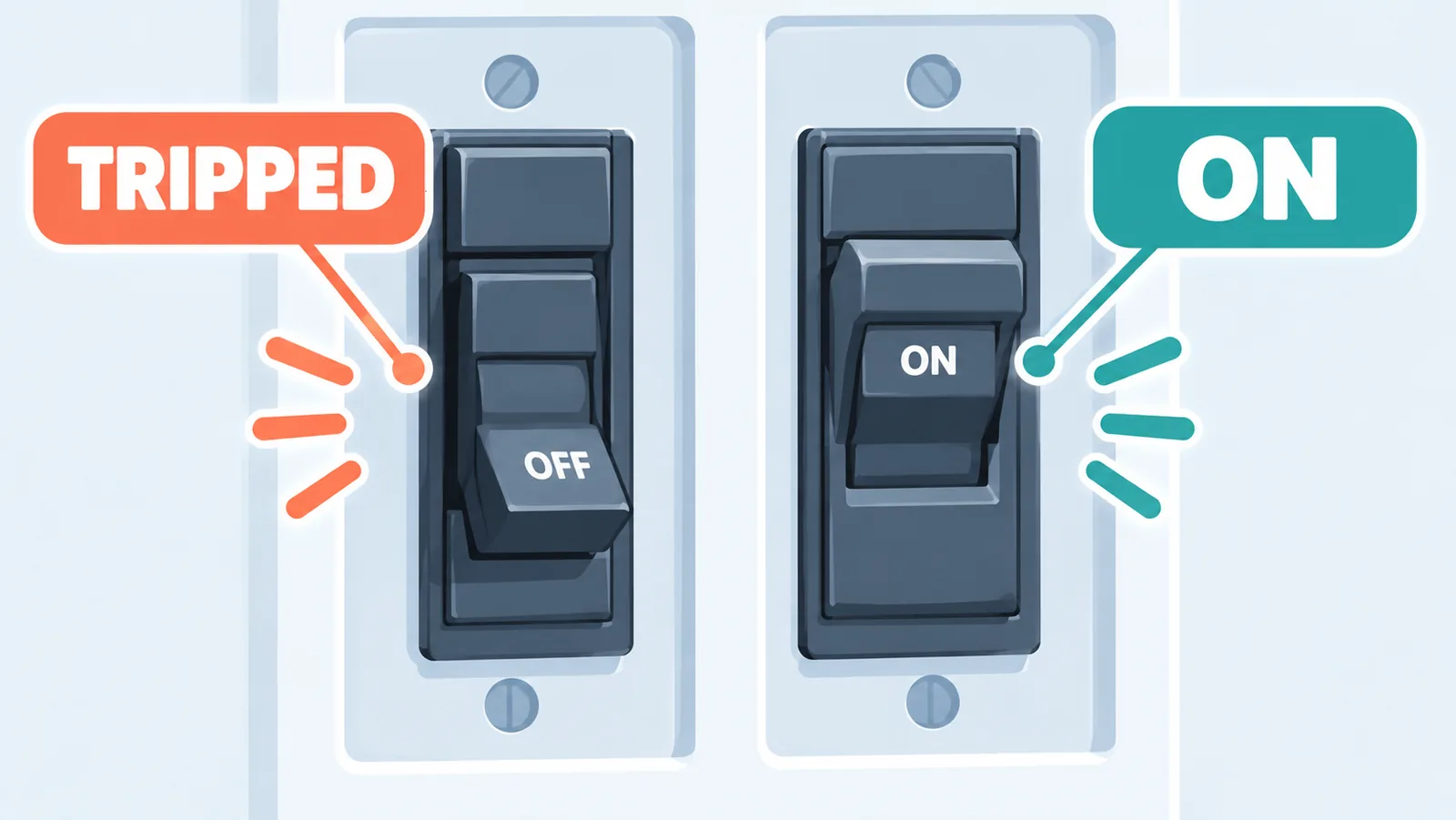

停電したときは、まず分電盤を開けて、どのブレーカーが作動したかを探します。作動したブレーカーは、ハンドルがOFFまたはTRIPを示す位置になっています。ただし、表示の仕方はブレーカーによって異なるため、本体の表示や取扱説明書で確認してください。

再設定の手順

1. 原因となった可能性のある機器の使用を減らす、または機器を回路から外します。
2. ハンドルをいったんOFFの位置まで動かします。
3. そのあとでONの位置へ戻します。
4. 電源が復旧したか、異常がないかを確認します。

ポイントは「いったんOFFにしてからONにする」ことです。ONの位置に戻そうとしても戻らない場合や、すぐにまた作動する場合は、次のセクションを参照してください。

専門家に任せる範囲:再設定してもすぐ落ちる場合は、無理に操作を繰り返さないでください。

何度も落ちるときの原因と対処

電気安全団体は、ブレーカーが頻繁に作動する状態を、電気設備に何らかの問題がある可能性を示すサインととらえ、資格を持つ電気技術者による点検を勧めています。

• 同じ回路で、消費電力の大きい機器を同時に使っていないか見直す
• 機器を一つずつ使って、どの機器のときに落ちるかを観察する
• それでも落ちる場合は、繰り返し再設定せず点検を依頼する

「落ちたらまた上げればよい」と繰り返すことは避けてください。落ちるのは安全のための動作であり、その原因を取り除かないまま再設定を繰り返すと、問題が見逃されるおそれがあります。

専門家に任せる範囲:原因が分からないまま落ち続ける場合は、点検を依頼してください。

過負荷の警告サインを知っておく

ブレーカーが落ちる前にも、電気設備が過負荷になっているサインが現れることがあります。電気安全団体は、次のような兆候を警告サインとして挙げています。

• 焦げ臭いにおいがする
• コンセントやスイッチが変色している
• うなるような音やジージーという音がする

これらの兆候があるときは、該当する機器やコンセントの使用をやめ、点検を依頼してください。症状が軽く見えても、再設定や使用を続けることは避けましょう。

専門家に任せる範囲:コンセントやスイッチの変色は、見た目の問題ではなく内部の異常の可能性があるため、専門家の点検が必要です。

やってはいけないこと

• 試験のためにショートや過負荷をわざと起こさない。感電や火災の危険があります。ブレーカーの確認には、テストボタンを使ってください。
• 分電盤内部の配線やブレーカーの交換を自分で行わない。これらは資格を持つ電気工事の専門家に依頼してください。
• ブレーカーが落ちるたびに、原因を調べずに再設定を繰り返さない。
• 濡れた手で分電盤やハンドルに触れない。
• テストボタンを押しても作動しないブレーカーを、そのまま使い続けない。

「ブレーカーが正しく働くか確かめたい」という目的であっても、危険な状況を意図的に作る必要はありません。テストボタンという安全な確認手段が用意されています。

作業前後の確認チェックリスト

作業前

• 対象の回路・ブレーカーを特定したか
• 手が濡れていないか、足元が乾いているか
• 分電盤の周囲に物が置かれておらず、安全に操作できるか

作業中

• ハンドルを無理な力で操作していないか
• においや音、熱などの異常がないか(あればすぐに中止する)

作業後

• 電源が復旧し、機器が正常に動いているか
• 再設定後にすぐ落ちたり、異常が続いたりしていないか
• 異常が続く場合は、専門家へ連絡したか

よくある質問(FAQ)

ブレーカーを切るだけで、保護機能の試験になりますか?

なりません。手動でOFFにする操作は回路の電源を切るだけで、ブレーカーが故障時に作動するかを確かめるものではありません。保護機能の確認にはテストボタンを使います。

テストボタンはいつ押すべきですか?

通電していて、ブレーカーがONの状態で押します。具体的な点検の頻度や手順は、お使いの製品の取扱説明書に従ってください。

作動したとき、ハンドルはどの位置にありますか?

米国の案内では、作動するとハンドルがOFFまたはTRIPの位置に動くとされています。表示の仕方はブレーカーによって異なるため、本体の表示で確認してください。

何度も落ちる場合はどうすればよいですか?

繰り返し再設定せず、資格を持つ電気技術者に点検を依頼してください。頻繁な作動は、電気設備の問題を示すサインとされています。

試験のために、過負荷やショートを起こしてもよいですか?

いけません。感電や火災の危険があります。確認にはテストボタンを使ってください。

まとめと参考情報

ブレーカーを「落とす」操作には、回路の電源を切るための手動操作と、保護機能を確認するためのテストボタン操作があり、両者は目的も確認できることも異なります。手動でOFFにしただけで「安全」とも「保護機能が正常」とも言えない点を、まず押さえておきましょう。

• 手動で切るのは、回路を特定したり電源を切ったりするための操作
• 保護機能の確認には、テストボタンを使う
• 作動後は、いったんOFFにしてからONに戻す
• 何度も落ちる、焦げ臭い、変色があるなどの異常は、専門家に点検を依頼する
• ショートや過負荷をわざと起こす試験は、絶対に行わない
